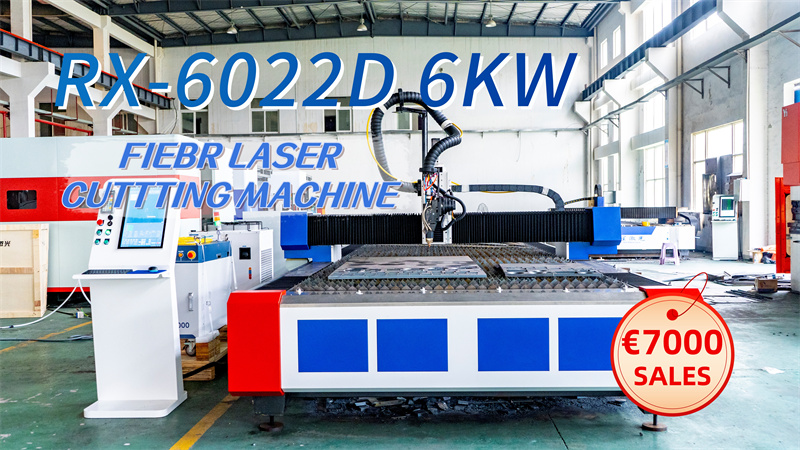

RX-6022D 6KW Fiber Laser Cutting machine for Metal Cutting

Descripción

The advantages of a single laser cutting machine lie in its ease of operation and maintenance, along with the ability to achieve high-precision cuts. Additionally, it allows for automatic cutting, greatly enhancing production efficiency. Moreover, the cost of a single laser cutting machine is relatively low, making it an economical choice.

The RAYMAX 6022D 6KW single-table fiber laser cutting machine features a working table size of 6000*2200mm and a total power of 46,000W. Its main structure adopts a gantry design with a high-damping bed, ensuring excellent rigidity, high precision, and stable operation. The machine uses a dedicated welding platform with an overall level accuracy of ≤0.5mm, ensuring the precision of the bed’s welding. The overall welding accuracy is ≤5mm. The machine undergoes high-temperature annealing and secondary aging treatment, and is processed using large gantry milling machines. These design and manufacturing techniques ensure the machine has outstanding vibration resistance, high stiffness, and stability, fully meeting the stability requirements for high-speed motion.

Experience the ultimate in laser cutting technology with the RAYMAX 6022D 6KW fiber laser cutting machine, now available for only €7,000! If you have specific size and style requirements, feel free to contact us for further inquiries!

Parámetros

Modelo de producto	RX-3015	RX-4020	RX-6020	RX-6022
Área de trabajo	3000*1500mm	4000*2000mm	6000*2000mm	6000*2200mm
Potencia láser	1000W, 1500W, 2000W, 3000W, 6000W
Precisión de posicionamiento	±0,03 mm/m
Precisión de posicionamiento repetido	±0,02 mm
Velocidad máxima de desplazamiento	120 m/min
Velocidad máxima de corte	60m/min
Sistema de transmisión	Engranaje y cremallera de alta precisión + guía lineal de alta precisión
Voltaje	380 V CA ± 10 %/50 Hz

Equipo

1. Cabezal de corte láser de fibra y sistema de seguimiento automático.
Equipada con un cabezal de corte láser de fibra especial y un sistema de seguimiento automático capacitivo sin contacto, puede ajustar automáticamente la distancia focal óptima para garantizar el mejor efecto de corte en toda la placa y evitar el desperdicio de material causado por el cambio de distancia focal cuando el material es irregular.

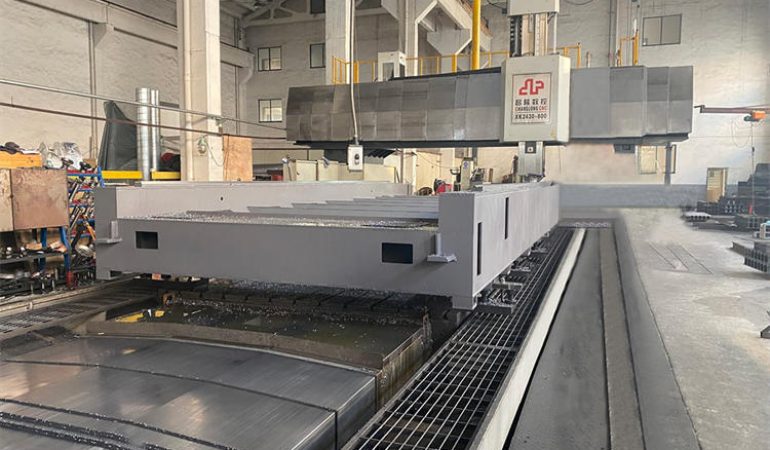

2. Sistema de máquina herramienta
La estructura de pórtico móvil mantiene una estabilidad y resistencia a las vibraciones a largo plazo. La viga de aluminio, fabricada profesionalmente por grandes empresas, ha sido sometida a un tratamiento de envejecimiento secundario y a un mecanizado de precisión con fresadoras de pórtico de gran tamaño para garantizar la rigidez y estabilidad de la máquina herramienta. El equipo ofrece alta precisión, buena rigidez y un funcionamiento estable.

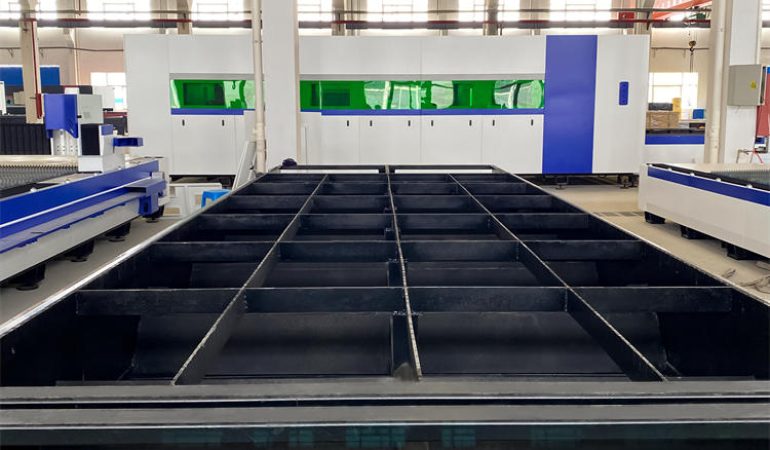

3. Base de la máquina
Tras la fabricación profesional por parte de grandes empresas especializadas, un tratamiento de envejecimiento secundario y un mecanizado de precisión en fresadoras de pórtico de gran escala, estos métodos de diseño y procesamiento garantizan que la máquina herramienta tenga una excelente resistencia a los golpes, alta rigidez y estabilidad.

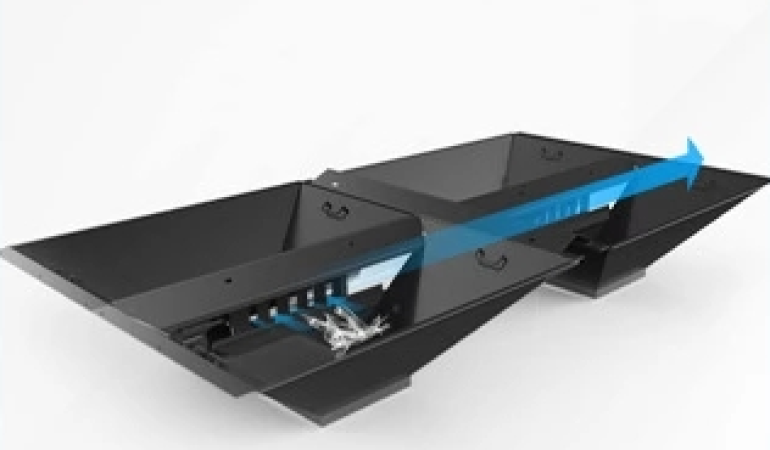

4. Sistema de descarga de escoria
La parte inferior de la cama está equipada con un colector de partición, que puede eliminar automáticamente los materiales de desecho y recoger las piezas pequeñas durante el proceso de producción.

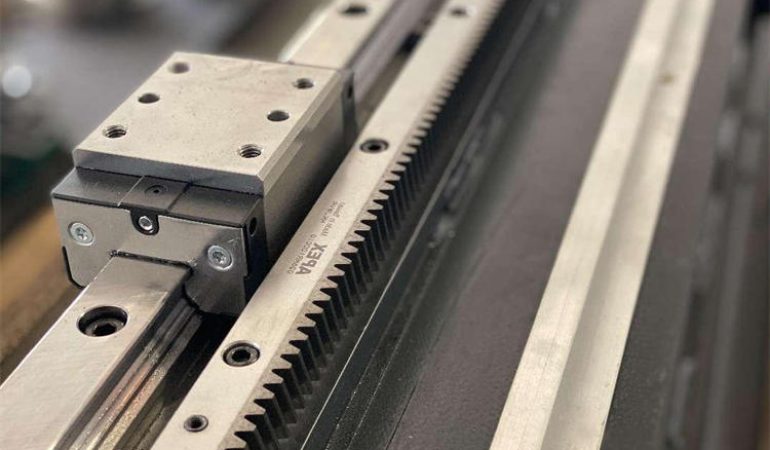

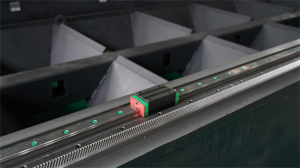

5. Sistema de transmisión
Incorpora una transmisión de cremallera y piñón de alta calidad y guías lineales bilaterales; además, utiliza un sistema de accionamiento con servomotor original importado de Japón. Su control ofrece mayor estabilidad y mejor compatibilidad para garantizar el funcionamiento óptimo de la máquina herramienta a altas velocidades.

Generador láser de fibra

Generador láser MAX
El láser de fibra continua de módulo único MFSC de 10000W-12000W es un láser de fibra de alta potencia con alta eficiencia de conversión electroóptica, tamaño compacto, buena calidad de haz y sin necesidad de mantenimiento. Permite el corte a alta velocidad de chapas delgadas y el corte de superficies brillantes de chapas medianas y gruesas.

Generador láser IPG
El generador láser de fibra IPG ofrece un rendimiento fiable y un bajo coste total, lo que permite a los usuarios finales mejorar la productividad y reducir costes. Capacidad de corte completa, con un espesor de corte de chapa metálica de hasta 120 mm.

Generador láser RAYCUS
Alta eficiencia de conversión electroóptica
Longitud de fibra de salida personalizable
Conector QD
Funcionamiento sin mantenimiento
Amplio rango de frecuencias de modulación
Resistencia a alta inversión
Alta eficiencia en el corte de chapas delgadas

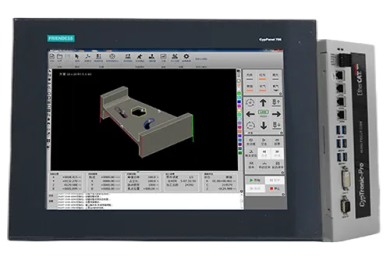

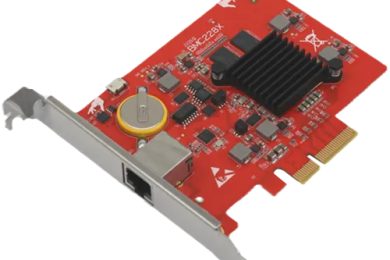

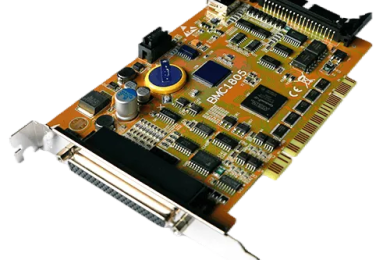

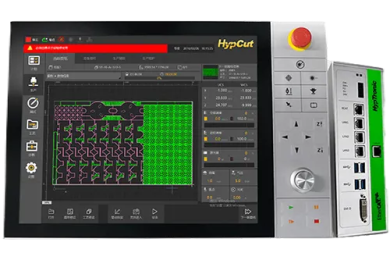

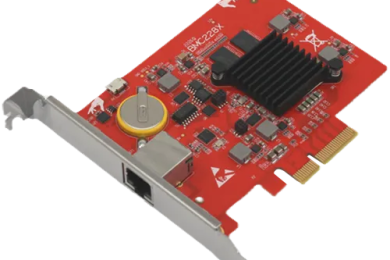

Control System（BOCHU brand）

Cabezal de corte

Baja potencia - Marca RAYTOOLS

High Power-BOCHU Brand

Detalles

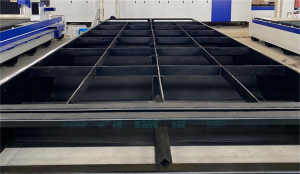

Stable and Solid Bed Transmission System
Steel plate welding workbench The combination of GERMAN ROR racks and
dgdggfffffffffff Twice tempering TAIWAN HIWIN linear guides improves cutting speed
fdfddfddfdfffffffff fff Optional linear guides brand: JAPAN SMG/ GERMAN HEREN

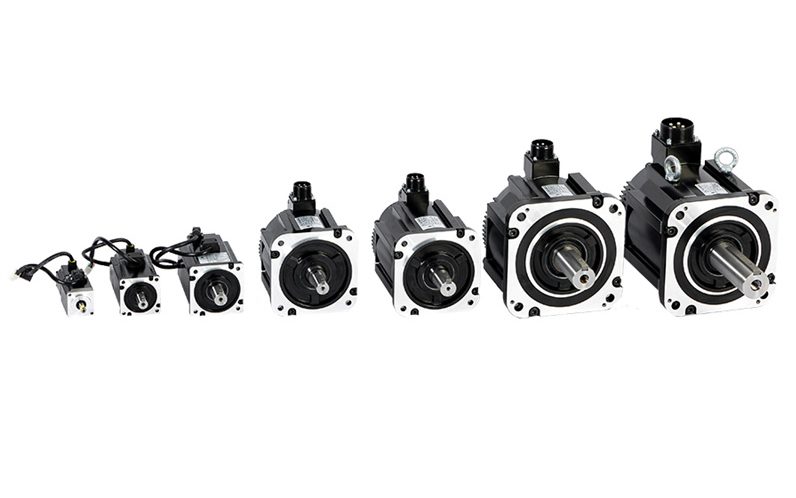

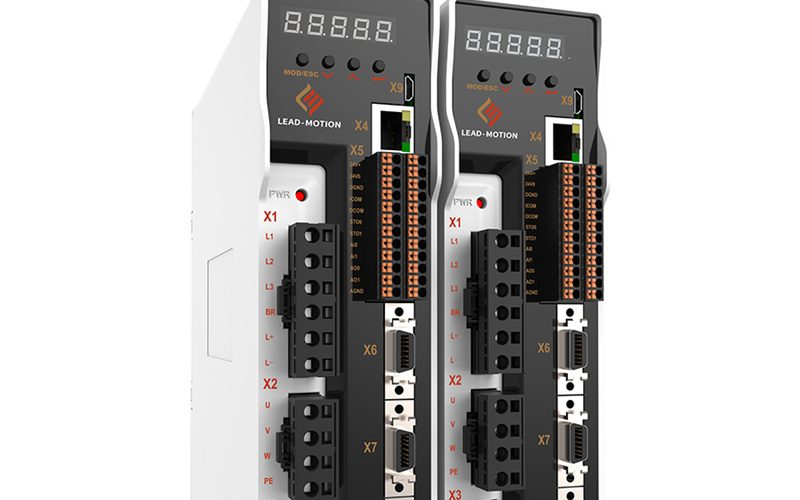

Servo Motor Servo Drive
Adopt GERMAN Lead-motion or JAPAN FUJI servo motor Adopt GERMAN Lead-motion or JAPAN FUJI
with high performance and long service life. servo drive to ensure the stability and accuracy of work.

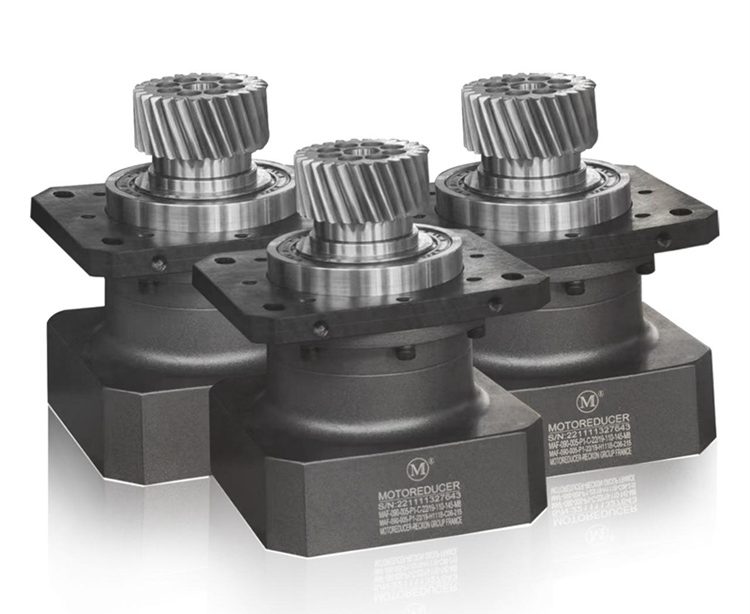

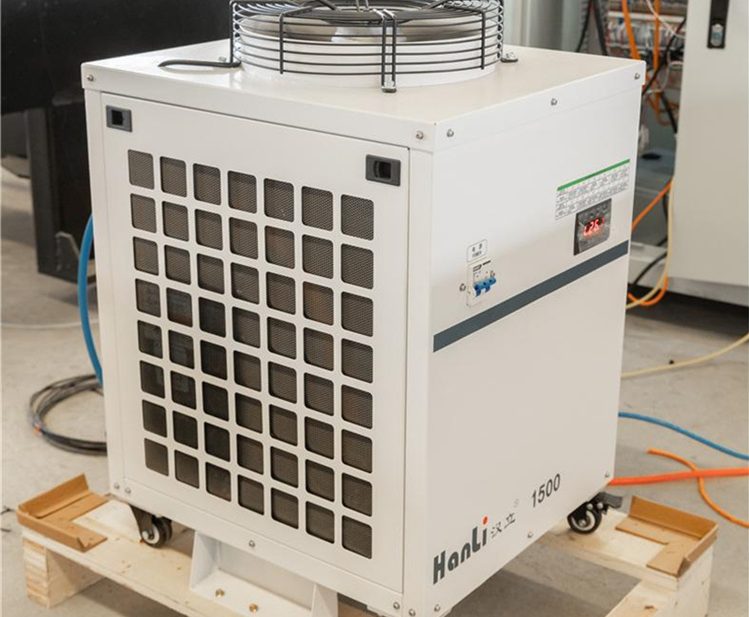

Water Cooler Reducer
Intelligent control, precise temperature control, France brand MOTOVARIO reducer. High tensile rigidity,
fffffff various alarm protection function high precision, low noise, ip65 protection level,
ff to ensure the sustainable operation of 90 degrees.

Solicitud

La máquina de corte por láser puede cortar la mayoría de los materiales metálicos con un espesor de corte de hasta 50 mm.

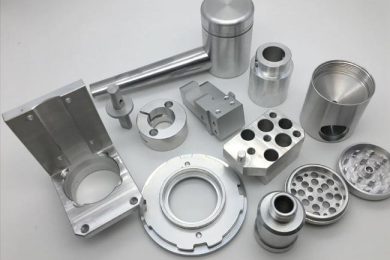

Ampliamente utilizado en el procesamiento de chapa metálica, producción de letreros publicitarios, producción de gabinetes eléctricos de alta y baja tensión, piezas mecánicas, utensilios de cocina, automóviles, maquinaria, artesanía en metal, hojas de sierra, piezas eléctricas, industria del vidrio, resortes, placas de circuitos, hervidores eléctricos, microelectrónica médica, ferretería, herramientas de medición de cuchillos y otras industrias.
